Painel de distribuição de anel de metal CA com isolamento sólido

Fabricante e fornecedor de painel de anel de metal CA com isolamento sólido na China, como fábrica, podemos fazer produtos personalizados com CE para atacadistas. Entre em contato conosco para obter uma cotação. O painel de anel de metal CA com isolamento sólido é um painel de distribuição a vácuo com isolamento sólido totalmente isolado, totalmente selado e livre de manutenção. Todas as partes vivas de alta tensão são fundidas com material de resina epóxi com excelente desempenho de isolamento, combinando organicamente a câmara de extinção de arco a vácuo, circuito elétrico principal, suporte de isolamento, etc. em um todo, e as unidades funcionais são conectadas através de barramento sólido totalmente isolado. Portanto, todo o quadro não é afetado pelo ambiente externo, garantindo a confiabilidade do funcionamento dos equipamentos e a segurança dos operadores.

O painel de rede de anel metálico CA com isolamento sólido NSGTG tem as características de estrutura simples, operação flexível, intertravamento confiável e fácil instalação. É adequado para sistemas de energia de 50 Hz e 12 KV e amplamente utilizado em redes de anéis de cabos industriais e civis e projetos de terminais de redes de distribuição. Como meio de recepção e distribuição de energia elétrica, é particularmente adequado para uso em áreas residenciais urbanas, pequenas subestações, estações de comutação, caixas de derivação de cabos, subestações tipo caixa, empresas industriais e de mineração, shopping centers, aeroportos, metrôs, geração de energia eólica, hospitais, estádios esportivos, ferrovias, túneis e outros locais.

O painel de anel de metal CA com isolamento sólido tem as vantagens de isolamento total, vedação total e blindagem total, tornando-o particularmente adequado para uso em ambientes agressivos, como alta altitude, alta temperatura, calor úmido, frio intenso e poluição severa.

Categoria do produto:

De acordo com o tipo de chave, o painel de anel de metal CA isolado sólido é dividido em chave de carga com conjunto de aterramento (referido como módulo C), chave de carga sem conjunto de aterramento (referido como módulo CB), disjuntor com conjunto de aterramento (referido como módulo V), disjuntor sem conjunto de aterramento (referido como módulo VB), chave de interconexão do disjuntor (referido como módulo VZ), conjunto de chave de combinação de chave de carga + fusível (referido como módulo F) e conjunto de chave de isolamento (referido como módulo G).

Ambiente de uso

Temperatura ambiental:- 45°C~+45°C;
Umidade relativa: umidade relativa média máxima, média diária ≤ 95%, média mensal ≤ 90%;
Altitude: ≤ 4000 metros;
Resistência sísmica: Nível 8;
Nível de proteção: IP67 para vedação de corpo energizado, IP67 para corpo de fusíveis, IP4X para gabinete de quadro;

Padrões de execução:

IEC62271-1-2007      "Comutadores e equipamentos de controle de alta tensão, Parte Um: Especificações Gerais";

IEC62071-2003         "Equipamentos de controle e manobra em metal fechado de 1-52kV CA";

GB3906-2006           "3.6-40.5kV AC Painel de distribuição e equipamento de controle de metal"

GB/T11022-1999      "Condições técnicas comuns para equipamentos de manobra e equipamentos de controle de alta tensão";

GB1984-2003           "Disjuntores CA de alta tensão";

GB1985-2004           "Interruptores de isolamento CA de alta tensão e interruptores de aterramento";

GB3804-2004           "Interruptores de carga CA de alta tensão de 3,6kV ~ 40,5kV";

DL/T404-2007          "3,6kV~40,5kV AC Painel de distribuição e equipamento de controle metálico"

DL/T5932006           "Condições técnicas comuns para padrões de equipamentos de manobra e controle de alta tensão";

O/GDW730-2012      "Condições Técnicas para Unidade Principal de Anel Sólido Isolado 12V".

Parâmetro técnico:

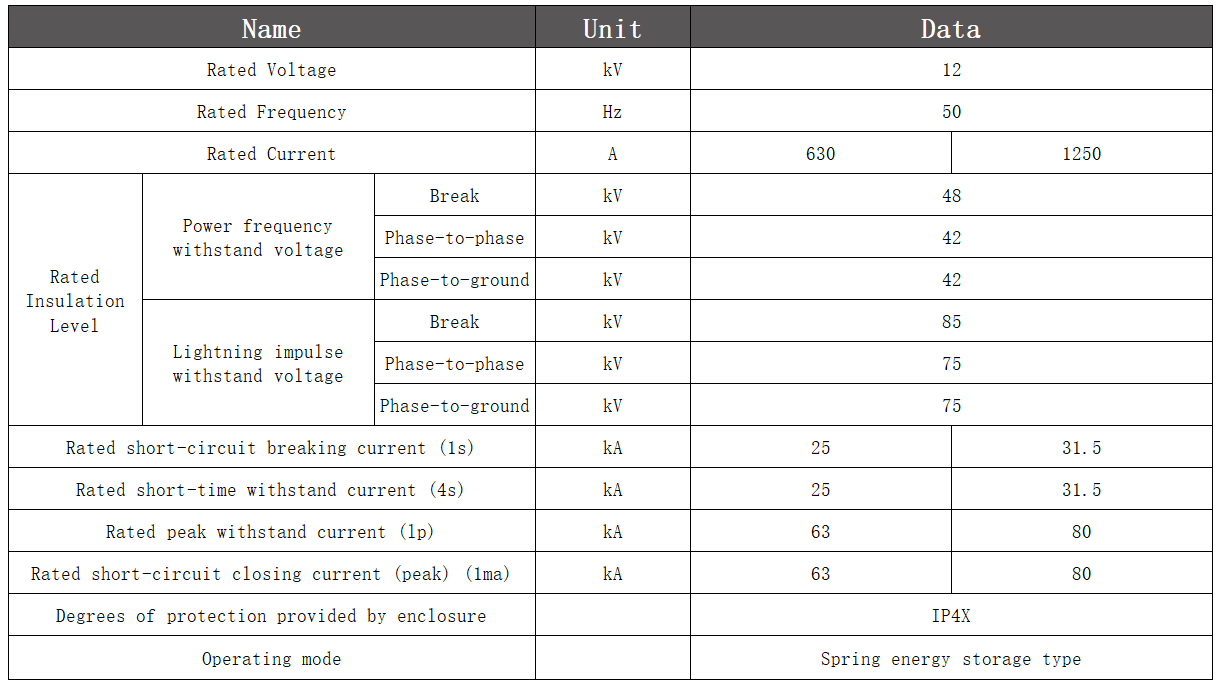

Parâmetros técnicos do quadro

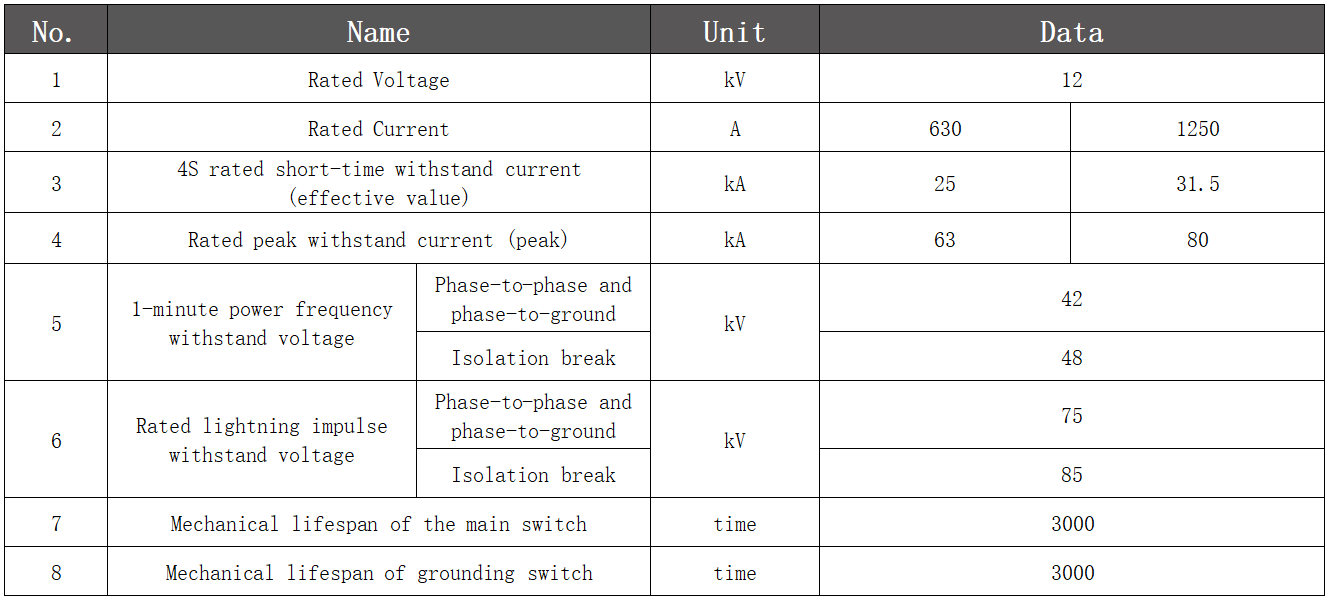

Parâmetros técnicos da chave de aterramento de isolamento
