Painel de distribuição de metal fechado isolado a gás

Como fabricante e fornecedor na China, fornecemos alta qualidade para atacadistas em todo o mundo. Os produtos de painéis metálicos fechados isolados a gás NSRM são amplamente utilizados em sistemas de distribuição de 10-35kV e são os produtos de comutação preferidos para sistemas de transformação e distribuição de energia de vários usuários urbanos e rurais.

O quadro adota um modo de unidade modular, que pode ser combinado de acordo com diferentes finalidades; Existem dois tipos principais de combinações de unidades fixas e unidades expansíveis, que atendem às necessidades de uso flexível de várias subestações para painéis compactos.

O painel de metal fechado isolado a gás NSRM é um sistema completamente selado, com seus componentes carregados e interruptores fechados dentro de um corpo de aço inoxidável. Todo o dispositivo de comutação não é afetado por condições ambientais externas, garantindo confiabilidade operacional e segurança pessoal. E alcançou uma operação livre de manutenção. Ao selecionar barramentos expansíveis, qualquer combinação pode ser alcançada para alcançar total modularidade. A expansão do isolamento e blindagem de segurança do barramento garante confiabilidade e segurança.

O painel metálico fechado com isolamento a gás NSRM também pode fornecer soluções de automação baseadas em TV, formando o conceito de interruptores inteligentes e minimizando a instalação no local e a carga de trabalho de comissionamento.

O painel de metal fechado isolado a gás NSRM é dividido em configuração padrão não expansível e configuração padrão expansível. Devido à sua combinação de módulos completos e meio e autoescalável, possui uma flexibilidade extremamente especial.

O painel de metal fechado isolado a gás NSRM está em conformidade com os padrões GB. A vida útil projetada para operação em condições internas (20°C) excede 30 anos.

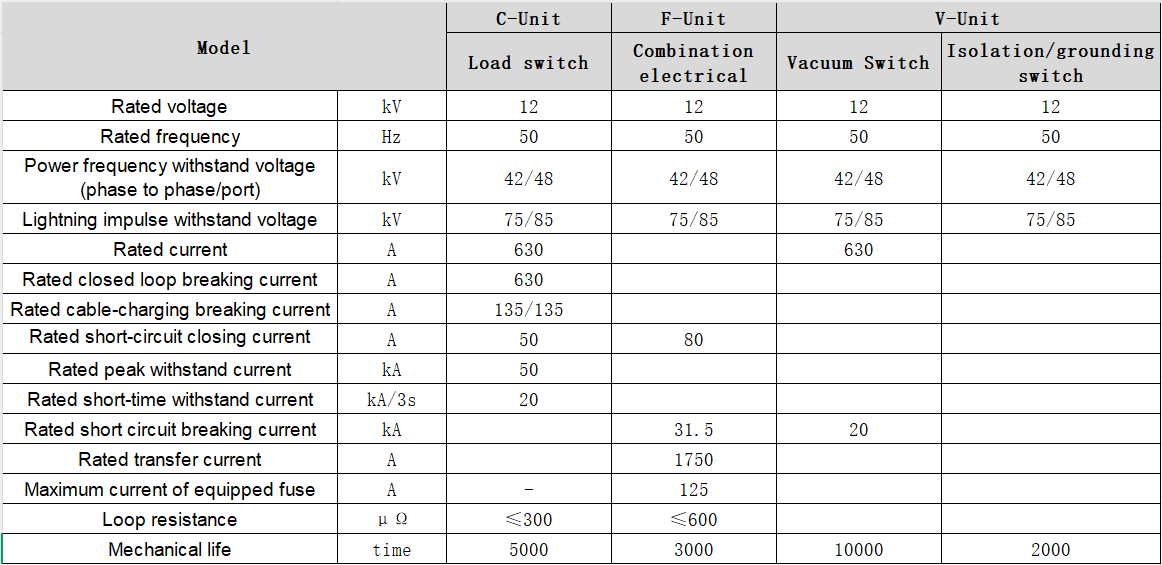

Recurso:

1. Descrição técnica

O quadro metálico fechado com isolamento a gás NSRM é instalado em uma estrutura de chapa galvanizada, com a unidade de comutação dentro de uma caixa de gás SF6 feita de placa de aço inoxidável não magnética e resistente à corrosão com 3 mm de espessura. O tanque de gás SF6 é um “sistema de pressão selado” que pode operar por 30 anos em condições normais de trabalho. A pressão do gás SF6 durante a operação normal é de 0,15-0,4 bar. A caixa de gás está equipada com um dispositivo de liberação de pressão para garantir que o gás possa ser liberado pela parte inferior ou traseira quando a pressão estiver muito alta.

2. Unidade de comutação

A chave de carga adota um método de interrupção dupla rotativa coaxial, que coopera com a placa deslizante através do mesmo orifício operacional para operação cinética. Portanto, a chave só pode estar em um dos três estados de “fechamento, abertura e aterramento” a qualquer momento, evitando completamente a operação incorreta.

3. Mecanismo operacional

O mecanismo operacional do interruptor é instalado na parte frontal da caixa de ar e passou por um processamento especial para evitar ferrugem e corrosão. É conveniente para operação e manutenção manual e fácil de conseguir operação elétrica

Aplicações de painéis metálicos fechados isolados a gás

1. Subestação urbana: adequada para ambientes urbanos com espaço limitado, o design modular reduz a área ocupada e a estrutura totalmente vedada garante uma operação segura.

2. Distribuição de energia empresarial industrial: atende aos requisitos de cenários de alta carga, como metalurgia e petroquímica, com nível de proteção IP67 para resistir a condições de trabalho adversas, como poeira e corrosão.

3. Fonte de alimentação para trânsito ferroviário: Suporta requisitos de comutação de alta frequência para metrôs, trens de alta velocidade, etc., com uma vida útil mecânica de mais de 30.000 vezes, garantindo a continuidade da fonte de alimentação.

4. Novo acesso à energia: Equipamentos conectados à rede de energia distribuída, como energia eólica e fotovoltaica, com ampla faixa de temperatura (-40 ℃ ~ + 55 ℃) adaptabilidade para garantir operação estável em ambientes complexos.

5. Atualização da rede inteligente: Integração de módulos de monitoramento inteligentes com protocolos IoT para obter monitoramento remoto do status do dispositivo e melhorar a eficiência do gerenciamento digital da rede elétrica.

6. Plataforma de energia eólica offshore: Adequada para ambientes marinhos agressivos, como névoa salina e alta umidade, a estrutura totalmente vedada resiste efetivamente à corrosão e garante fornecimento contínuo de energia para o desenvolvimento de energia offshore.

7. Fornecimento e distribuição de energia para data centers: suportando a demanda de carga de alta densidade, os módulos de monitoramento inteligentes fornecem aviso em tempo real sobre possíveis falhas para garantir o fornecimento de energia estável para infraestruturas críticas.

8. Distribuição subterrânea de energia em minas: nível de proteção IP67 para resistir a poeira, spray de água e vibração mecânica, o design modular facilita a instalação e manutenção rápida em espaços subterrâneos estreitos.

9. Fonte de alimentação para edifícios super altos: A estrutura compacta economiza espaço vertical, o design sísmico atende aos requisitos de vibração de arranha-céus e garante uma fonte de alimentação segura e confiável para o complexo.

10. Sistema de energia de base militar: Forte capacidade de interferência anti-eletromagnética, design totalmente selado para evitar riscos de danos externos, apoiando a operação estável de instalações militares 24 horas por dia.
