Painel de distribuição de anel fechado de metal CA interno XGN15

TOONICE é um fabricante e fornecedor líder, fornecemos painel de distribuição de anel fechado de metal CA interno XGN15 em alta qualidade para atacadistas em todo o mundo. Temos os designs mais recentes a preços baratos. O painel de anel fechado de metal CA interno XGN15 da TOONICE usa chave de carga SF6 e combinação de fusível da chave de carga como chave principal, e todo o gabinete adota isolamento de ar, adequado para automação de distribuição. É um conjunto completo de equipamentos de distribuição compacto e expansível. Pode ser amplamente utilizado na construção e renovação de redes elétricas urbanas, adequado para sistemas de distribuição em empresas industriais e de mineração, arranha-céus, áreas residenciais, hospitais, escolas, parques, etc. É usado principalmente para receber e distribuir energia elétrica, principalmente para alimentação de rede em anel e alimentação de terminal, e também é adequado para instalação em subestações pré-fabricadas.

Ambiente de Trabalho:

Temperatura ambiente: +4500T

Umidade relativa:

Média diária< 95%

Média mensal < 90%

Altitude:<1000m

À prova de choque: Nível 8

*Vibração e choque severos, bem como nenhum incêndio, corrosão química, local com risco de explosão

Aplicar o padrão:

GB 3960-2006          "Equipamentos de controle e manobra em invólucro metálico de 3,6 kVw40,5kV AC"

IEC 60298-1990       "Comutadores e equipamentos de controle em invólucro metálico CA com tensão nominal acima de 1kv a 52kV e abaixo'

GB/T11022-2011      "Requisitos técnicos comuns para painéis de alta tensão e padrões de equipamentos de controle"

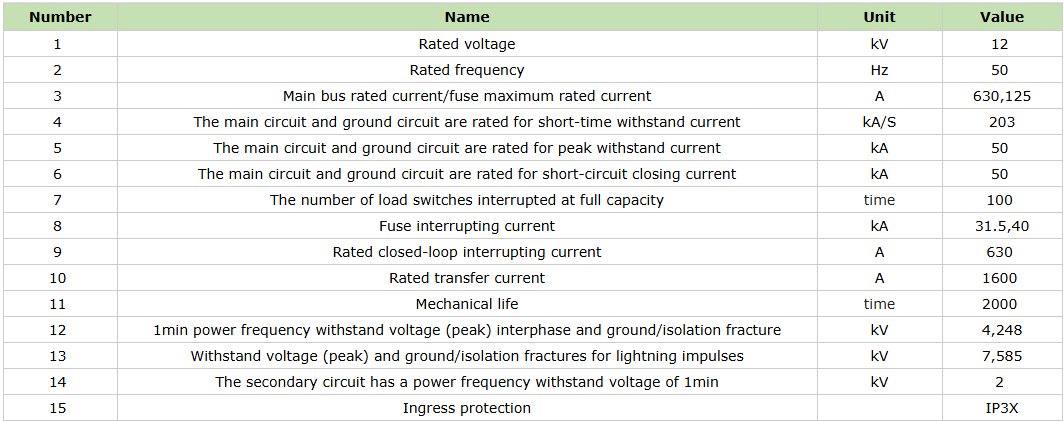

Parâmetros técnicos:

Características do produto:

1. A unidade principal do anel SF6 é fácil de combinar e expandir, com um pequeno volume, seguro e confiável;

2. Usando gás SF6 como meio de isolamento e extinção de arco, o método de extinção de arco rotativo de campo magnético constante garante que sua capacidade de extinção de arco não seja afetada pela magnitude da corrente do arco, com bom desempenho de interrupção, baixa sobretensão, longa vida elétrica e câmara de extinção de arco livre de manutenção;

3.Pode ter três estações de trabalho, múltiplas funções e pode ser equipado com manômetros miniaturizados;

4. Simples de operar, mecanismo operacional altamente confiável e mecanismo de travamento;

5. Tendo passado no teste de ruptura nominal da pressão manométrica zero do gás SF6, a margem funcional é grande e a possibilidade é extremamente alta;

6. A chave de aterramento possui recursos de abertura e fechamento de curto-circuito que atendem aos padrões nacionais;

7. O gabinete é feito de placa de zinco revestida de alumínio importada, estampada e formada, usando uma estrutura montada que é robusta e resistente à deformação.

Estrutura do produto:

1. estrutura geral

A unidade principal do anel é composta por sala de barramentos, chave de carga (ou sala de disjuntores), sala de cabos, mecanismo de operação, mecanismo de intertravamento, sala de controle de baixa tensão e circuito de medição ou medição. Cada compartimento é dividido por placas de aço para evitar falhas que afetem os ambientes adjacentes.

2. compartimento do barramento

A sala dos barramentos está disposta na parte superior do gabinete, onde os barramentos principais são conectados entre si e percorrem toda a fileira do quadro. O barramento é organizado horizontalmente e pode ser facilmente expandido.

3. Sala de comutação principal

Sala de comutação de carga: Há uma chave de carga instalada na sala de comutação. O invólucro da chave de carga é feito de resina epóxi fundida e preenchido com gás SF6 como meio de extinção de arco e isolamento. Existem duas tampas transparentes de plástico prensado a quente na extremidade de saída do eixo de operação, através das quais o status do contato pode ser observado. Medidores de densidade de gás SF6 ou medidores de densidade de gás com contatos de alarme podem ser instalados na sala de distribuição de acordo com as necessidades do cliente.

Sala de disjuntores: A sala de disjuntores está localizada no meio do gabinete e pode ser equipada com disjuntores a vácuo especializados ou disjuntores SF6 de acordo com a necessidade do cliente. Sua capacidade de interrupção pode atender operações normais de comutação e redes ramais, bem como interromper correntes de curto-circuito em situações especiais. Os disjuntores a vácuo são particularmente adequados para operação frequente de sistemas de rede. O disjuntor é equipado com um mecanismo operado por mola, que possui função de religamento, operação confiável e longa vida útil.

4.Sala de cabos

A sala de cabos é usada principalmente para conexão de cabos, permitindo que cabos de núcleo único ou de três núcleos sejam conectados usando o cabeçote de cabo não blindado mais simples. Ao mesmo tempo, o amplo espaço também pode acomodar componentes como pára-raios, transformadores de corrente e chaves de aterramento. Projetada de acordo com as normas, a porta do gabinete possui janelas de observação e dispositivos de intertravamento de segurança, e o piso da sala de cabos é equipado com tampas de vedação e braçadeiras de cabos de tamanho adequado com suportes. A estrutura frontal do piso da sala de cabos pode ser removida para facilitar a instalação dos cabos.

5. Mecanismo operacional, mecanismo de intertravamento e sala de controle de baixa tensão

A câmara de baixa tensão com intertravamento também serve como painel de controle. A sala de baixa tensão está equipada com um mecanismo operado por mola com indicadores de posição e dispositivos de intertravamento mecânico, bem como contatos auxiliares, bobinas de disparo, mecanismos de disparo de emergência, dispositivos capacitivos de exibição ao vivo, fechaduras com chave e dispositivos de operação elétrica. Ao mesmo tempo, o espaço da sala de baixa tensão também pode ser usado para instalar circuitos de controle, instrumentos de registro e relés de proteção. O gabinete de 750 mm de largura possui duas salas idênticas de baixa tensão que podem acomodar mais acessórios.

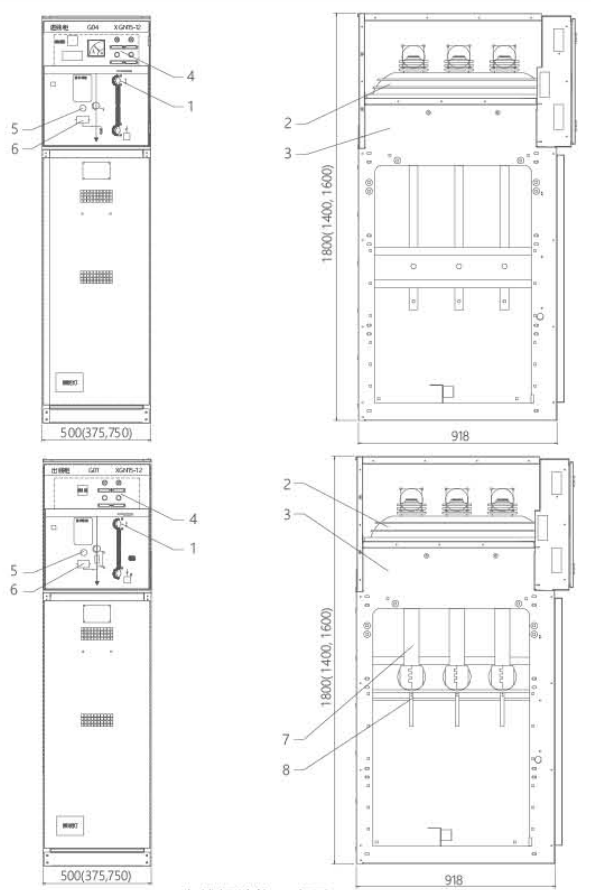

Diagrama estrutural

Aplicações:

1. Sistemas de distribuição de energia: Utilizados em redes de distribuição de energia para controlar e proteger circuitos elétricos, garantindo fornecimento de energia estável e confiável.

2. Instalações Industriais: Aplicadas em ambientes industriais para gerenciar circuitos de alta tensão e fornecer proteção eficaz para máquinas e equipamentos.

3. Edifícios Comerciais: Instalados em edifícios comerciais para lidar com distribuição elétrica de alta tensão e aumentar a segurança do sistema.

4. Subestações: Utilizadas em subestações elétricas para comutação e isolamento de circuitos de alta tensão, garantindo operação segura e eficiente.

5. Instalações de Energia Renovável: Utilizadas em sistemas de energia renovável, como parques solares e eólicos, para gerir a distribuição de energia e proteger componentes de alta tensão.

6. Empresas de serviços públicos: Utilizadas por empresas de serviços públicos para controlar e proteger redes elétricas, garantindo fornecimento de energia confiável e estabilidade do sistema.

7. Salas de manobra: Integradas em salas de manobra para gerenciar e controlar a distribuição elétrica em espaços confinados.

8. Data Centers: Aplicados em data centers para lidar com distribuição de energia de alta tensão e garantir a segurança e confiabilidade de equipamentos eletrônicos críticos.

O painel de anel fechado de metal Ac interno XGN15 oferece soluções robustas, confiáveis ​​e eficientes para gerenciar sistemas elétricos de alta tensão em diversas aplicações. Seus recursos avançados e construção durável fazem dele um componente chave nos modernos sistemas de distribuição e proteção de energia.
