Subestação de pré-fabricação tipo americano

Conhecido como um dos mais competitivos fabricantes e fornecedores de subestações de pré-fabricação do tipo americano, temos nossa própria fábrica e podemos fornecer não apenas os mais novos produtos projetados em estilo moderno, mas também uma lista de preços e cotação. O invólucro da Subestação de Pré-fabricação do Tipo Americano é composto principalmente por uma base, painéis laterais, painéis divisórios, portas e uma tampa superior. O interior é dividido em três câmaras: alta tensão, transformador e baixa tensão.

A câmara de alta tensão adota um design compacto e confiável com funções abrangentes de intertravamento anti-funcionamento incorreto, garantindo alta confiabilidade e fácil manutenção. Ele pode ser equipado com interruptores de carga terminal, comutadores de rede de loop e outros dispositivos de comutação de alta tensão.

A câmara do transformador acomoda transformadores imersos em óleo ou do tipo seco com capacidade de até 1600Kvar e tensão nominal de 12/0,4KV. Equipado com redes de proteção isolantes, suporta ventilação natural ou forçada. Controladores automáticos de temperatura opcionais, monitoramento da temperatura ambiente e dispositivos de ventilação que ligam/desligam automaticamente estão disponíveis conforme necessário.

A câmara de baixa tensão inclui configurações padrão para distribuição de energia, medição e compensação de potência reativa. Ele pode ser personalizado para projetar circuitos de controle secundários e o número de linhas de saída de acordo com os requisitos do projeto.

Recursos e aplicativos

Totalmente isolado, totalmente fechado, livre de manutenção, garantindo segurança pessoal de forma confiável;

Estrutura compacta, o volume é de apenas 1/3 - 1/5 do mesmo - transformador estilo europeu de capacidade, com altura baixa;

Pode adotar estrutura de caixa dividida para evitar contaminação do óleo no tanque de óleo do transformador;

O lado de alta tensão adota fusíveis duplos para proteção completa, reduzindo bastante o custo;

Pode ser usado em rede de loop ou terminal, e a cabeça do cabo pode ser conectada e retirada emergencialmente com corrente de carga de 200A;

O invólucro adota placa composta de dupla camada tipo favo de mel, que tem a função de isolar e dissipar calor;

O lado de baixa tensão está equipado com um protetor eletrônico de perda de fase. Quando ocorre tensão anormal no sistema, ele pode desconectar rapidamente o interruptor principal de entrada;

A chave de carga imersa em óleo do lado de alta tensão ou a chave de carga SF6 podem ser motorizadas atualizadas, estabelecendo uma base para a realização da automação da rede de distribuição;

Adota transformadores da série S9 imersos em óleo ou de melhor desempenho.

A subestação de pré-fabricação do tipo Toonice American (subestações integradas da série ZGS13) apresenta uma área pequena, fácil instalação e manutenção, baixo ruído, baixa perda, design anti-roubo, proteção total e forte capacidade de sobrecarga. Eles são adequados para aplicações em novas áreas residenciais, cinturões verdes, parques, estações, hotéis, canteiros de obras, aeroportos e outros locais semelhantes.

Ambiente de uso

1. Altitude: não superior a 1000m;

2. Temperatura ambiente: -35℃ ~ +40℃;

3. Umidade relativa: média diária não superior a 95%, média mensal não superior a 90%;

4. Local de instalação: local livre de incêndio, risco de explosão, gases quimicamente corrosivos, com boa ventilação e inclinação do solo não superior a 3°;

Nota: Ao encomendar este produto além das condições especificadas acima, consulte nossa empresa.

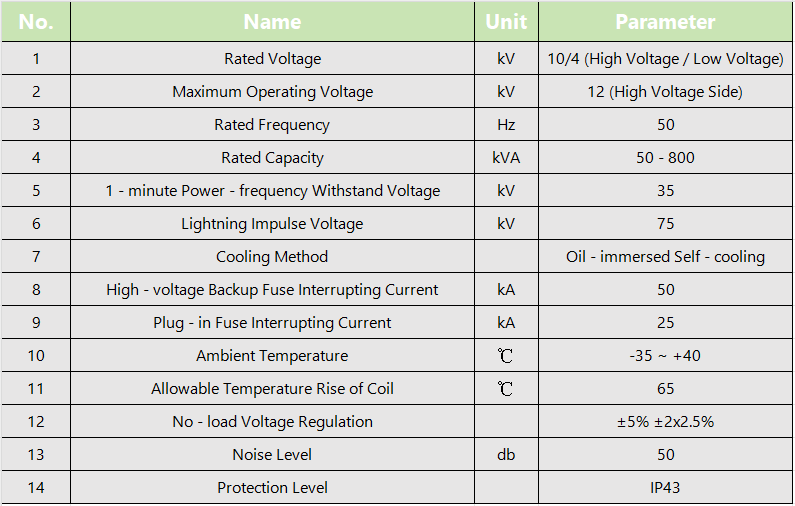

Parâmetro Técnico

A subestação de pré-fabricação do tipo americano oferece recursos avançados e aplicações versáteis, tornando-a uma solução valiosa para as necessidades modernas de distribuição elétrica e gerenciamento de energia.
