Painel de distribuição extraível de baixa tensão GCS

Toonice é um fabricante e fornecedor líder. O painel extraível de baixa tensão GCS é especialmente projetado para indústrias de energia e metalurgia, com excelente capacidade de interrupção para garantir transmissão e distribuição de energia estáveis. Sua principal vantagem reside na forte capacidade de conjunto completo, integrando funções de gabinetes de distribuição de energia, gabinetes de controle PLC, gabinetes de conversão de frequência, etc., e suportando personalização para atender a diversas necessidades. Nosso painel extraível de baixa tensão GCS está em conformidade com os padrões nacionais, apresenta um exterior branco simples e elegante, fornece logística rápida, serviço abrangente e suporte pós-venda confiável. Não importa onde você esteja, oferecemos entrega em todo o país.

Ambiente de uso

1. Temperatura ambiental: Não superior a +40°C, não inferior a -5°C; a temperatura média dentro de 24 horas não deve exceder +35°C. Quando excedido, a operação de desclassificação é necessária de acordo com as condições reais.

2. Altitude: Não deverá exceder 2.000m; para uso interno.

3. Condições atmosféricas: A umidade relativa do ar ambiente não excede 50% a +40°C. Em temperaturas mais baixas (por exemplo, 90% a +20°C), é permitida uma umidade mais alta. Considere os riscos de condensação decorrentes de mudanças de temperatura.

4. Instalação: Inclinação do plano vertical ≤ 5°, e todo o conjunto do gabinete deve ser relativamente plano (em conformidade com o padrão GBJ232 - 82).

5. Localização: Instale em locais livres de vibrações e impactos severos e em ambientes onde os componentes elétricos não sofram corrosão indevida.

Nota: Consulte a nossa empresa se encomendar além das condições especificadas acima.

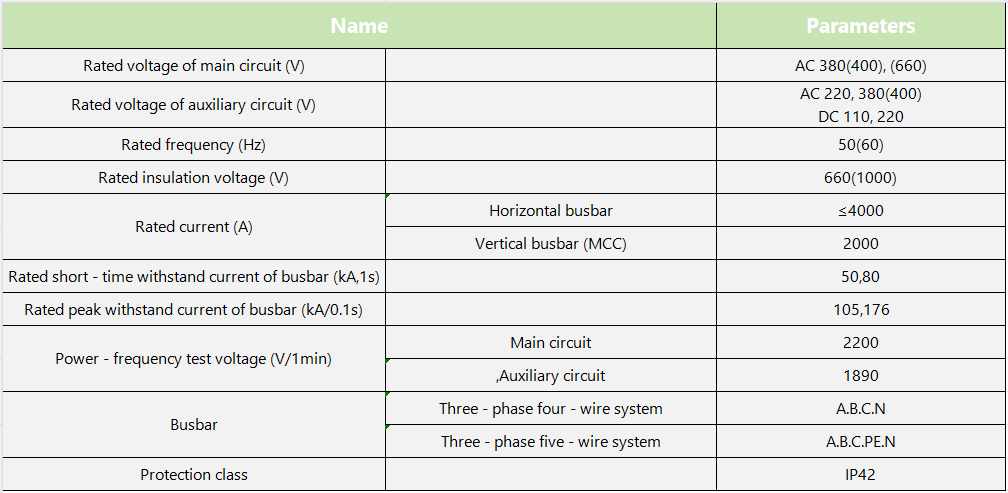

Parâmetro Técnico

Estrutura Principal

A estrutura principal é construída em aço de seção aberta tipo 8MF. Duas faces laterais do aço possuem furos de montagem com módulos de 20 mm, 100 mm e Φ9,2 mm, permitindo uma instalação interna flexível e conveniente.

A forma de montagem da estrutura principal é projetada em dois tipos: estrutura totalmente montada e estrutura soldada parcial (estrutura lateral e travessa), à escolha do usuário.

Cada compartimento funcional do dispositivo é isolado mutuamente. Esses compartimentos são divididos em compartimento de unidade funcional, compartimento de barramento e compartimento de cabo, com a função de cada compartimento relativamente independente.

O barramento principal horizontal adota um arranjo horizontal do gabinete traseiro para aumentar sua resistência à força eletrodinâmica, uma medida básica que garante que o circuito principal do dispositivo tenha alta capacidade de resistência a curto - circuito.

O design do compartimento de cabos permite que os cabos entrem e saiam convenientemente por cima e por baixo.

O painel extraível de baixa tensão GCS oferece recursos avançados e aplicações versáteis, tornando-o uma excelente escolha para uma ampla gama de requisitos de distribuição de energia.
