Painel de distribuição extraível de baixa tensão GCK

Toonice é um fabricante e fornecedor líder, o painel extraível de baixa tensão GCK da Toonice é composto de duas partes: gabinete do Centro de Distribuição de Energia (PC) e gabinete do Centro de Controle de Motor (MCC). É aplicável a usuários de energia, como usinas de energia, subestações e empresas industriais e de mineração em um sistema de distribuição de energia com CA 50 Hz, uma tensão operacional máxima de até 660 V e uma corrente operacional máxima de até 3150 A, usado para conversão de energia, distribuição e controle de equipamentos de distribuição de energia, como distribuição de energia, controle de motor e iluminação.

Características

1. Características estruturais: O painel extraível de baixa tensão GCK adota uma estrutura combinada montada com instalação de furo modular, apresentando forte universalidade de componentes e alta padronização. A parte superior do gabinete é a câmara do barramento, a frontal é a câmara elétrica e a parte traseira é a câmara de entrada e saída do cabo. Cada câmara é isolada por placas de aço ou placas isolantes para garantir a segurança.

2. Modo de operação: O barramento principal do quadro de distribuição de baixa tensão GCK está localizado na parte superior do gabinete. Este design era mais comum na fase inicial, mas devido a limitações na resistência do material e na conveniência operacional, foi gradualmente substituído por modelos mais avançados.

3. Cenários de aplicação: O painel de distribuição de baixa tensão GCK é adequado para usinas de energia, subestações e departamentos de energia de fábricas e empresas, usado principalmente para receber e distribuir energia elétrica.

4. Nível de proteção: O nível de proteção do quadro de distribuição de baixa tensão GCK é IP30. Os usuários também podem selecionar um nível de proteção entre IP20 e IP40 de acordo com os requisitos ambientais.

Ambiente de uso

1. Altitude: Não superior a 2.000 m.

2. Temperatura ambiente: Temperatura não superior a +40°C, com a temperatura média dentro de 24h não excedendo +35°C, e temperatura do ar circundante não inferior a -50°C.

3. Condições atmosféricas: Ar limpo, umidade relativa não superior a 50% a +40°C; umidade mais alta permitida em temperaturas mais baixas (por exemplo, 90% a +20°C).

4. Nenhuma exposição ao fogo, riscos de explosão, poluição severa, corrosão química ou vibração intensa.

5. Inclinação da superfície vertical não superior a 5°.

6. Adequado para transporte e armazenamento a -25°C~+55°C, não excedendo +70°C por curto prazo (≤24h).

Nota: Consulte a nossa empresa se encomendar além das condições especificadas acima.

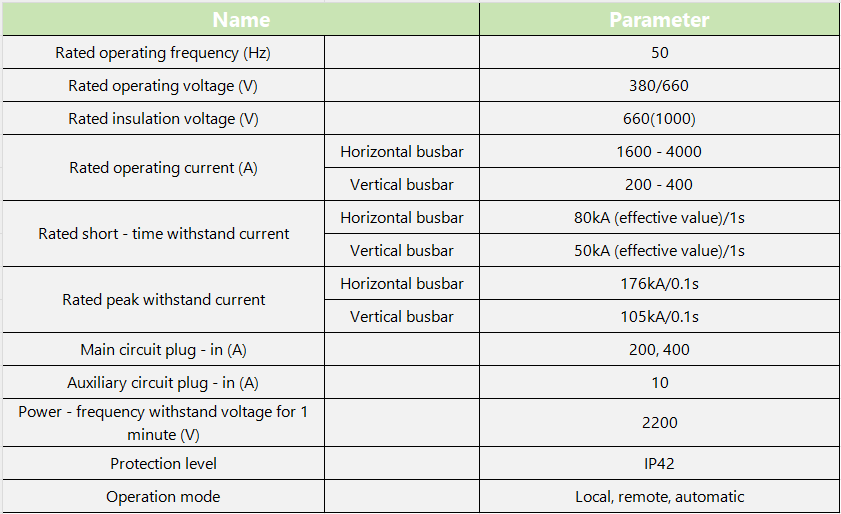

Parâmetro Técnico

O painel extraível de baixa tensão GCK combina recursos avançados com aplicações versáteis, tornando-o uma solução valiosa para uma ampla gama de necessidades de distribuição de energia.
