Subestação de caixa pré-fabricada

A Subestação Caixa Pré-fabricada, também conhecida como subestação pré-montada ou subestação pré-instalada. É um tipo de equipamento de distribuição de energia compacto pré-fabricado interno e externo em que comutadores de alta tensão, transformadores de distribuição e dispositivos de distribuição de baixa tensão são organizados como um todo de acordo com um determinado esquema de fiação, integrando funções como transformador abaixador e distribuição de energia de baixa tensão organicamente juntos e instalados em uma caixa de estrutura de aço à prova de umidade, à prova de ferrugem, à prova de poeira, à prova de mouse, à prova de fogo, à prova de roubo, isolada termicamente, totalmente fechada e móvel. É especialmente adequado para construção e reforma de redes urbanas, e é uma subestação totalmente nova que surgiu após a subestação de construção civil. A Subestação de Caixa Pré-fabricada é adequada para minas, empresas industriais, campos de petróleo e gás e estações de energia eólica. Substitui as originais salas e subestações de distribuição de energia da construção civil, tornando-se um novo tipo de dispositivo completo de transformação e distribuição de energia.

Recursos e aplicativos

1. Aparelhagem de alta tensão, transformador e aparelhagem de baixa tensão são integradas em uma unidade, altamente integrada.

2. Proteção perfeita de alta e baixa tensão, operação segura e confiável, manutenção simples.

3. Menos espaço, baixo investimento, ciclo de produção curto, fácil de mover.

4. Esquemas de aterramento flexíveis e diversos.

5. Estrutura única: O invólucro de camada dupla (painel composto) com uma estrutura de favo de mel exclusiva é firme, isolado e bem ventilado para dissipação de calor, bonito e de alto nível de proteção. Os materiais da casca podem ser selecionados entre liga de aço inoxidável, liga de alumínio, placa laminada a frio, placa de aço colorida, ladrilho, madeira colada, novos materiais ecológicos e pintura em aquarela de superfície.

6. Diversos tipos: tipo geral, tipo villa, tipo compacto e outros estilos.

7. A unidade principal de anel de alta tensão pode ser equipada com um terminal de automação de alimentador (FTU) para obter detecção confiável de curto-circuito e faltas à terra monofásicas, com "quatro funções remotas", facilitando a atualização da automação da rede de distribuição.

As subestações tipo caixa são aplicáveis ​​a comunidades residenciais, transformadores públicos urbanos, áreas movimentadas do centro da cidade, fontes de energia de construção, etc. Os usuários podem selecionar Subestação Caixa Pré-fabricada de acordo com diferentes condições de uso e níveis de carga. Desde a sua introdução, as subestações tipo caixa desenvolveram-se extremamente rapidamente, representando 70% dos transformadores de distribuição nos países europeus desenvolvidos e 90% nos Estados Unidos.

Ambiente de uso

Altitude: ≤1000m;

Temperatura ambiente: -25℃~+40℃ (a temperatura média mensal máxima é +30℃, a temperatura média anual máxima é +20℃);

Umidade relativa: valor médio diário não superior a 95%, valor médio mensal não superior a 90%;

Nível sísmico: aceleração horizontal 0,4m/s², aceleração vertical 0,15m/s²;

O local de instalação não apresenta impacto severo, poluição grave, corrosão química, poeira condutiva ou risco de explosão;

Nota: Ao encomendar este produto além das condições especificadas acima, consulte nossa empresa.

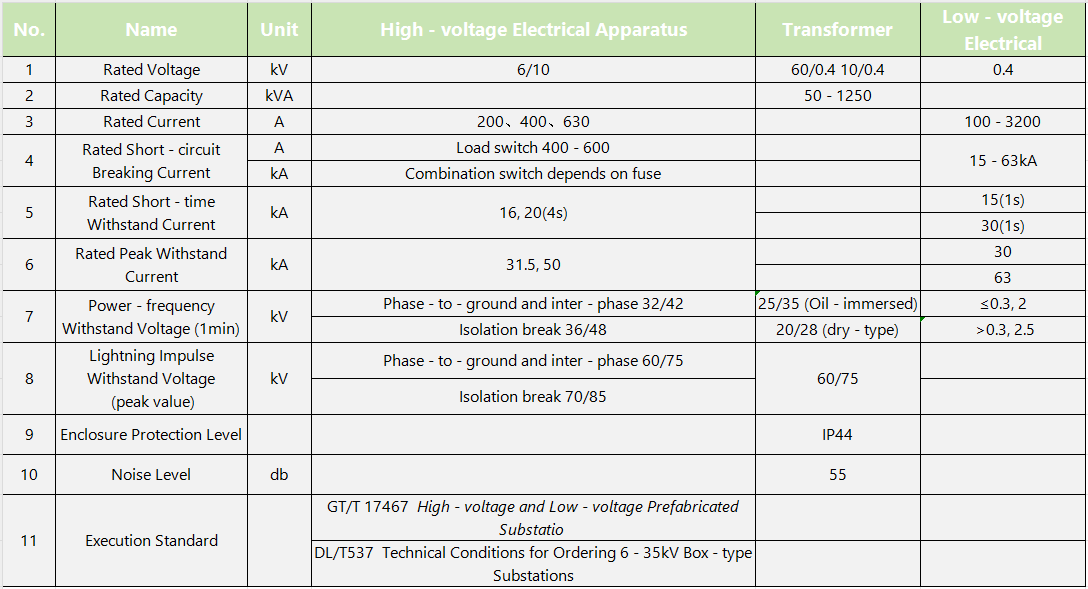

Parâmetro Técnico
