O que é um disjuntor a vácuo VCB?

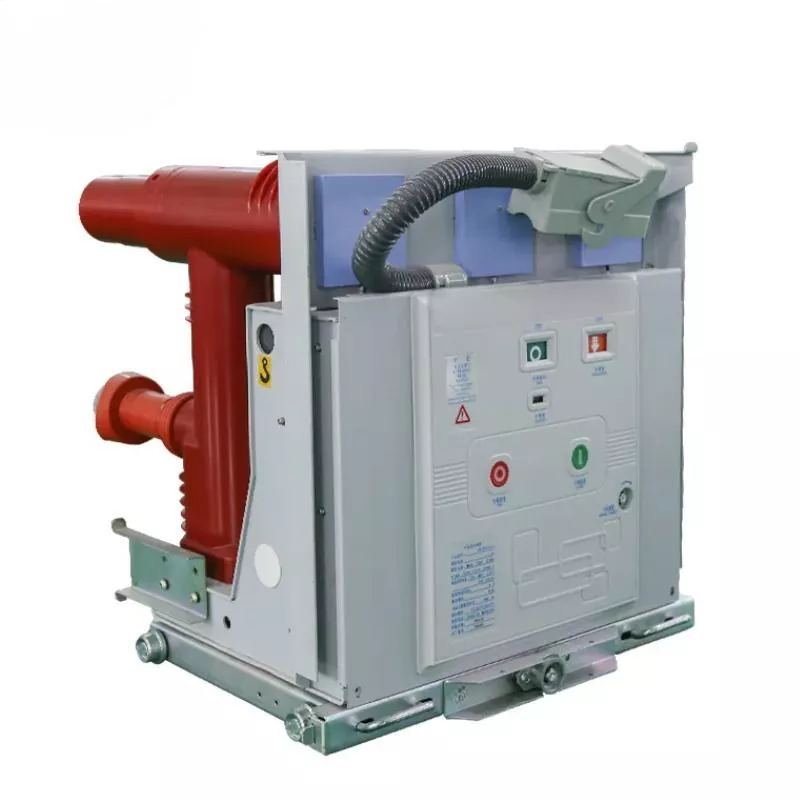

Toonice fabrica e forneceDisjuntor a vácuo VCBsoluções projetadas para aplicações de distribuição de energia de média tensão onde comutação confiável, proteção elétrica, operação frequente e manutenção reduzida são importantes. De acordo com as informações do produto do fabricante, esses disjuntores são adequados para sistemas AC trifásicos internos e podem ser aplicados em empresas industriais e de mineração, usinas de energia, subestações e outras redes de distribuição.
Um VCB usa vácuo como meio de extinção de arco. Os contatos elétricos são colocados dentro de um interruptor a vácuo selado. Quando o disjuntor abre durante a comutação normal ou uma condição de falha, os contatos se separam e o ambiente de vácuo ajuda a suprimir o arco elétrico.
Esta construção elimina a necessidade de óleo convencional como meio de extinção de arco e suporta um design compacto e relativamente leve. Também contribui para baixos requisitos de manutenção, baixo ruído operacional e longa vida útil elétrica.
Para compradores que avaliam equipamentos de comutação de média tensão, vale a pena considerar o disjuntor a vácuo Toonice VCB quando a aplicação requer desempenho de interrupção confiável combinado com capacidade de comutação frequente.
Como funciona um disjuntor a vácuo VCB?
O princípio operacional de um VCB é relativamente simples, mas seu desempenho depende de um projeto mecânico e elétrico preciso. A ação de comutação primária ocorre dentro do interruptor a vácuo, onde os contatos são isolados das condições atmosféricas.
- Operação normal:Os contatos elétricos permanecem fechados, permitindo que a corrente flua através do circuito.
- Comando de abertura:Quando um comando de comutação ou proteção é recebido, o mecanismo operacional separa os contatos.
- Formação de arco:Um arco temporário pode se formar à medida que os contatos se separam, mas o ambiente de vácuo limita o arco sustentado.
- Extinção de arco:O arco é extinto rapidamente à medida que a corrente se aproxima do seu ponto zero natural.
- Recuperação dielétrica:A resistência do isolamento através da lacuna de contato se recupera rapidamente, ajudando a evitar que o arco reapareça.
Uma característica importante é a distância de contato relativamente pequena. As informações técnicas de Toonice observam que um VCB de 10 kV pode ter uma folga de contato de aproximadamente 10 mm. Um curso de contato compacto reduz o trabalho mecânico necessário durante a operação e pode contribuir para uma vida útil mecânica mais longa.
Quais são as principais vantagens da tecnologia VCB?
A tecnologia de interrupção a vácuo tornou-se uma solução importante para distribuição de média tensão porque combina interrupção eficaz de falhas com um ambiente operacional comparativamente simples. As principais vantagens incluem:
- Baixa manutenção:O interruptor a vácuo selado não requer manutenção rotineira do meio de extinção de arco, comparável aos sistemas à base de óleo.
- Construção compacta:O pequeno deslocamento do contato e o design compacto do interruptor ajudam a reduzir o tamanho geral do equipamento.
- Extinção rápida do arco:O período de arco é curto e normalmente dura cerca de meio ciclo, de acordo com as informações do fabricante do produto.
- Recuperação dielétrica rápida:A rápida recuperação da resistência do isolamento suporta a interrupção confiável das correntes de falta.
- Longa vida elétrica:O desgaste reduzido dos contatos permite que o disjuntor suporte operações repetidas de comutação.
- Baixo ruído operacional:Os VCBs podem ser adequados para instalações onde o ruído deve ser minimizado.
- Operação sem óleo:A interrupção do vácuo evita o uso de óleo como meio de extinção do arco.
- Design compacto e leve:Isto pode simplificar a integração em quadros de distribuição de média tensão adequados.
- Capacidade de comutação de carga capacitiva:Os VCBs podem ser aplicados a aplicações adequadas de comutação de carga capacitiva quando o projeto completo do sistema suporta isso.
| Fator de desempenho | Característica VCB | Benefício prático |
|---|---|---|
| Meio extintor de arco | Vácuo | Interrupção sem óleo e requisitos de manutenção reduzidos |
| Lacuna de contato | Aproximadamente 10 mm para um exemplo de 10 kV | Mecanismo operacional compacto e curso mecânico mais curto |
| Tempo de arco | Normalmente cerca de meio ciclo | Resposta rápida à interrupção |
| Vida elétrica | A interrupção da corrente nominal pode exceder 5.000 operações | Adequado para aplicações de comutação frequente |
| Interrupção de capacidade total | Aproximadamente 30–50 operações de acordo com informações do produto | Suporta interrupção repetida de falhas dentro das classificações especificadas |
| Manutenção | Baixo | Carga de trabalho de serviço reduzida ao longo do ciclo de vida do equipamento |
Observação: As classificações elétricas reais, resistência, capacidade de interrupção, nível de isolamento e requisitos de instalação devem sempre ser verificados em relação ao modelo específico do VCB e aos padrões aplicáveis.
Onde um disjuntor a vácuo VCB é usado?
Um disjuntor a vácuo VCB é particularmente adequado para sistemas de distribuição de média tensão onde equipamentos elétricos precisam de controle e proteção confiáveis. As aplicações típicas incluem:
- Plantas industriais:Proteção e comutação de alimentadores, motores, transformadores e equipamentos de distribuição de média tensão.
- Operações de mineração:Adequado para sistemas de distribuição de energia que exigem desempenho de comutação robusto e repetido.
- Usinas de energia:Usado para controlar e proteger circuitos elétricos de média tensão selecionados.
- Subestações:Integrado em arranjos de painéis adequados para funções de distribuição e proteção.
- Redes de distribuição:Usado onde a comutação confiável e a interrupção de falhas são essenciais.
- Sistemas de energia renovável:Configurações apropriadas de VCB podem ser usadas em sistemas de distribuição relacionados à energia eólica e fotovoltaica, sujeitas ao projeto do sistema e aos requisitos ambientais.
As informações do produto fornecidas por Toonice descrevem equipamentos VCB para sistemas CA trifásicos internos na faixa de 3 a 10 kV e também afirmam que disjuntores a vácuo são usados em faixas de tensão como 11 a 33 kV. Isso significa que os compradores devem confirmar a tensão nominal exata e a configuração do modelo selecionado, em vez de tratar essas faixas como especificações universais.
Quais condições operacionais devem ser consideradas?
A seleção ambiental correta é essencial para uma operação confiável do disjuntor de média tensão. Temperatura, umidade, altitude, interferência eletromagnética, vibração e choque podem afetar o desempenho do equipamento e a confiabilidade do isolamento.
| Doença | Requisito de referência | Consideração de seleção |
|---|---|---|
| Temperatura operacional | Normalmente -40°C a +40°C | Confirme a classificação de temperatura do modelo real e a configuração interna/externa. |
| Temperatura de armazenamento | -40°C a +85°C | Considere as condições de armazenamento e transporte. |
| Umidade relativa | Média diária ≤95%; média mensal ≤90% | Use proteção contra umidade onde possa ocorrer condensação. |
| Altitude | Normalmente referenciado até 1.000–2.000 m | Instalações em grandes altitudes podem exigir considerações especiais de isolamento e vedação. |
| EMI | Interferência potencial de raios e conversores | Considere medidas de blindagem, aterramento e filtragem. |
| Vibração e choque | Dependente do aplicativo | Avalie as condições mecânicas, especialmente em áreas externas ou sísmicas. |
Para projetos com alta umidade, temperaturas extremas, grandes altitudes ou vibrações significativas, as equipes de compras devem comunicar todas as condições do local ao fabricante do VCB antes da seleção final do modelo.
Como você deve selecionar o VCB certo?
A escolha de um VCB deve envolver mais do que comparar preços de compra. O disjuntor deve corresponder às características elétricas e às condições ambientais de todo o sistema de distribuição de energia.
- Confirme a tensão nominal:Selecione um disjuntor adequado à tensão do sistema e ao nível de isolamento necessário.
- Verifique a corrente nominal:Certifique-se de que a classificação de corrente contínua atenda à carga máxima esperada.
- Avalie os requisitos de curto-circuito:A capacidade de interrupção deve ser apropriada para a corrente de falta potencial.
- Considere a frequência de comutação:Aplicações de comutação frequentes requerem resistência mecânica e elétrica adequada.
- Verifique a configuração de instalação:Confirme se o disjuntor será instalado em um arranjo adequado de montagem média, camada dupla ou gabinete fixo.
- Avalie as condições ambientais:Temperatura, umidade, altitude, vibração e interferência eletromagnética devem ser consideradas antes do pedido.
- Verifique os requisitos de controle:Confirme se o mecanismo operacional e o circuito de controle são compatíveis com o sistema geral do conjunto de manobra.
- Revise o suporte do fabricante:Documentação técnica, orientação de instalação, peças sobressalentes e suporte pós-venda podem afetar os custos operacionais a longo prazo.
Para equipes de compras que procuram umFabricante ou fornecedor de VCB na China, a documentação técnica e o suporte à aplicação são particularmente importantes. Um fornecedor confiável deve ser capaz de ajudar os compradores a verificar a classificação elétrica, a configuração da instalação, as condições ambientais e a aplicação pretendida antes da produção ou envio.
Perguntas frequentes sobre o disjuntor a vácuo VCB
Qual é o objetivo principal de um disjuntor a vácuo VCB?
Um VCB é usado para controlar e proteger circuitos elétricos de média tensão. Ele pode interromper correntes de carga normais e correntes de falha dentro de suas classificações elétricas especificadas enquanto usa um interruptor a vácuo selado para extinção de arco.
Por que um VCB usa vácuo como meio de extinção de arco?
O vácuo proporciona um forte ambiente isolante após a separação dos contatos e ajuda a suprimir rapidamente o arco elétrico. Isto permite uma construção compacta, baixos requisitos de manutenção e desempenho de interrupção confiável.
Um VCB é adequado para trocas frequentes?
Sim. A tecnologia VCB é adequada para aplicações que exigem operação repetida porque o desgaste dos contatos durante a interrupção da corrente é relativamente baixo. As informações do produto Toonice indicam desempenho de interrupção de corrente nominal superior a 5.000 operações para seu produto referenciado.
Que faixa de tensão um VCB pode cobrir?
A faixa de tensão apropriada depende do modelo específico. Toonice descreve aplicações VCB, incluindo sistemas CA trifásicos internos de 3–10 kV e faz referência a aplicações mais amplas, como 11–33 kV. Os compradores devem confirmar a tensão nominal exata do modelo selecionado antes da compra.
Um disjuntor a vácuo requer manutenção regular?
Os VCBs geralmente requerem menos manutenção do meio de extinção de arco porque o interruptor é vedado e utiliza vácuo em vez de óleo. No entanto, o conjunto completo do disjuntor e do conjunto de manobra ainda requer inspeção, testes, verificações mecânicas e manutenção apropriadas, de acordo com as instruções do fabricante e os padrões elétricos aplicáveis.
Os VCBs podem ser usados em sistemas de distribuição de energia renovável?
VCBs adequados podem ser incorporados em sistemas de distribuição relacionados à energia eólica e fotovoltaica. Contudo, os projetistas devem avaliar as condições transitórias, a interferência eletromagnética, a coordenação da proteção, a exposição ambiental e as características elétricas do sistema completo.
Conclusão
Um disjuntor a vácuo VCB combina tecnologia de interrupção a vácuo, construção compacta, rápida extinção de arco, baixos requisitos de manutenção e forte resistência de comutação, tornando-o uma solução eficaz para muitas aplicações de distribuição de energia de média tensão. Para plantas industriais, subestações, instalações de energia, operações de mineração e sistemas de energia renovável adequados, a seleção do VCB correto requer uma avaliação cuidadosa da tensão, corrente, nível de falha, frequência de comutação, configuração da instalação e condições ambientais. Se você estiver adquirindo um VCB confiável para um novo projeto ou substituindo equipamentos de proteção de média tensão existentes,Contate-nosem Toonice para discutir sua aplicação, requisitos técnicos e solução adequada de disjuntor a vácuo VCB.
