Por que a "separação de três compartimentos" se tornou o padrão da indústria para subestações do tipo caixa?

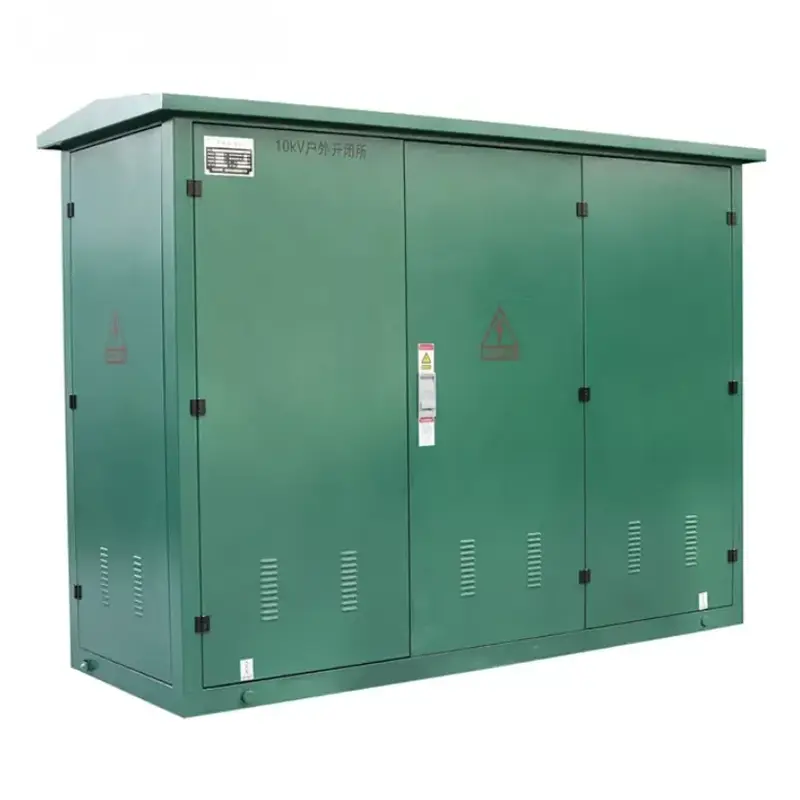

Em sistemas de energia modernos,Subestações do tipo caixa, como equipamento -chave para distribuição eficiente de energia, afeta diretamente a confiabilidade e a segurança da fonte de alimentação. Entre eles, a estrutura de "separação de três salas", que define a sala de alta tensão, a sala de transformadores e a sala de baixa tensão de forma independente, tornou-se uma configuração padrão amplamente reconhecida na indústria. Esse design é influenciado por vários fatores -chave.

Do ponto de vista da segurança, a "separação de três quartos" fornece proteção confiável ao isolamento. A sala de alta tensão geralmente é equipada com dispositivos de alta tensão, como interruptores de carga SF6 e fusíveis limitadores de corrente. Durante a operação, as condições de alta tensão e grande corrente desses dispositivos podem causar arcos perigosos. De acordo com os padrões técnicos relevantes, quando a altitude não excede 1000m, a distância clara entre os condutores na sala de alta tensão e o solo, bem como entre diferentes condutores de fase, não deve ser inferior a 125 mm. Além disso, deve ter funções completas de "cinco prevenção" para evitar a malha, reduzindo significativamente os riscos de segurança e protegendo a segurança do pessoal e do equipamento.

Em termos de conveniência de manutenção, o design independente dos três quartos tem vantagens óbvias. As características operacionais e ciclos de manutenção de equipamentos em diferentes salas são diferentes. O transformador de distribuição na sala do transformador gera uma grande quantidade de calor durante a operação e é necessário verificar regularmente a dissipação de calor e o nível do óleo. O equipamento de distribuição de baixa tensão da sala de baixa tensão se concentra mais na manutenção das conexões de linha e no status de interruptor. Quando o equipamento em uma determinada área falha, o pessoal de manutenção pode repará -lo diretamente na sala correspondente sem interromper completamente a energia, reduzindo o impacto na fonte de alimentação circundante e melhorando a eficiência da manutenção e reduzindo os custos operacionais.

Em termos de otimização funcional, a estrutura de "separação de três salas" permite que as funções de cada quarto sejam totalmente exercidas. A sala de alta tensão é usada principalmente para acesso e controle de energia de alta tensão. A sala do transformador é usada principalmente para conversão eficiente de tensão, e a sala de baixa tensão é responsável por distribuir com precisão a potência de baixa tensão para vários terminais de consumo de energia. Esta divisão especializada do trabalho evita a interferência entre diferentes equipamentos funcionais, garantindo a estabilidade e a eficiência da conversão e distribuição de energia. Em locais com requisitos extremamente altos para a estabilidade da fonte de alimentação, como data centers, as subestações do tipo caixa de "separação de três salas" podem garantir uma fonte de alimentação contínua e estável, atendendo assim aos requisitos de operação de alta carga do equipamento.

Da perspectiva das tendências de desenvolvimento, com o crescimento da demanda de energia e do progresso tecnológico, as subestações do tipo caixa estão constantemente expandindo e atualizando. A estrutura modular da "separação de três salas" fornece conveniência. Quando a carga de energia aumenta, o equipamento em uma determinada sala pode ser substituído ou expandido conforme necessário. Por exemplo, em áreas comerciais, o equipamento de distribuição da sala de baixa tensão pode ser expandido com flexibilidade para lidar com o aumento do consumo de energia devido ao aumento do número de lojas, atendendo assim às necessidades de distribuição de energia de diferentes cenários e aprimorando a aplicabilidade e a flexibilidade das subestações do tipo caixa.

Devido às suas vantagens pendentes em garantia de segurança, conveniência de manutenção, otimização funcional e adaptabilidade de desenvolvimento, "separação de três quartos" tornou-se o padrão da indústria para subestações do tipo caixa, estabelecendo uma base sólida para a operação confiável de sistemas de energia modernos.

Em sistemas de energia modernos, a "separação de três compartimentos" deSubestações do tipo caixatornou -se um padrão da indústria. Os esforços foram feitos em vários aspectos, como segurança, manutenção, funcionalidade e desenvolvimento, estabelecendo uma base sólida para a operação confiável da energia.
