Umindoou interruptor de carga de alta tensãodesempenha um papel crítico nos sistemas modernos de distribuição de energia, permitindo comutação segura de carga, isolamento e controle operacional em ambientes de média e alta tensão. Este guia detalhado explica como funcionam os interruptores de carga de alta tensão internos, seus principais componentes, principais vantagens, cenários de aplicação, critérios de seleção, padrões relevantes e melhores práticas para instalação e manutenção. Com base na experiência do setor e em insights práticos deToonice, este artigo ajuda engenheiros, gerentes de projeto e profissionais de compras a tomar decisões informadas e alinhadas com segurança, confiabilidade e desempenho de longo prazo.
Índice
- 1. O que é uma chave de carga interna de alta tensão?
- 2. Como funciona uma chave de carga interna de alta tensão?
- 3. Componentes principais de uma chave de carga interna de alta tensão
- 4. Tipos comuns de interruptores de carga internos de alta tensão
- 5. Aplicações Típicas em Sistemas de Distribuição de Energia
- 6. Vantagens de usar chaves de carga internas de alta tensão
- 7. Chave de carga vs disjuntor vs seccionadora
- 8. Normas e Especificações Técnicas
- 9. Como escolher o interruptor de carga de alta tensão interno correto
- 10. Melhores práticas de instalação e manutenção
- 11. Perguntas frequentes (FAQ)
- 12. Conclusão

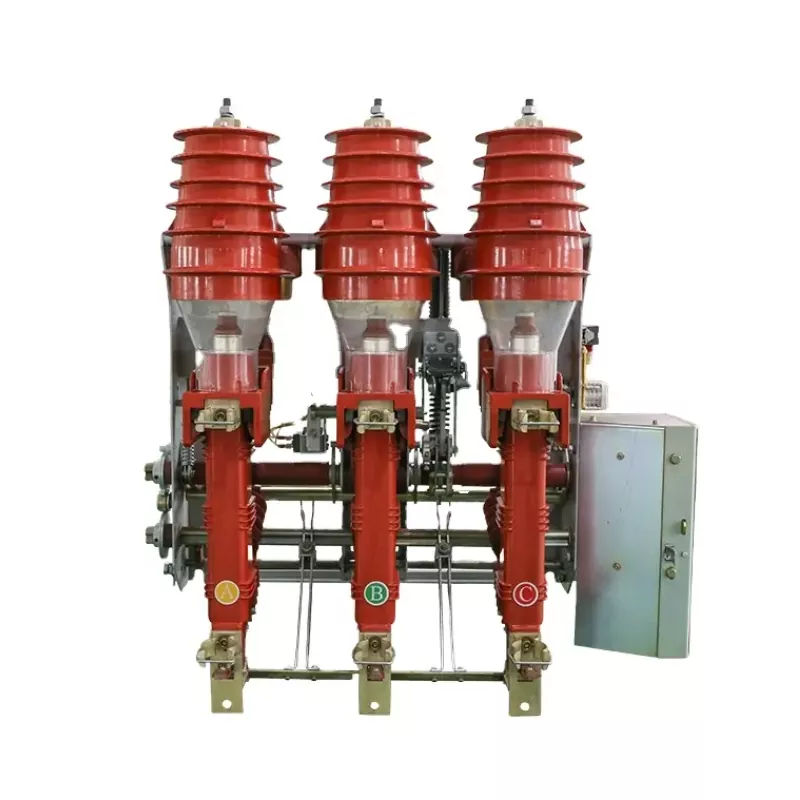

1. O que é uma chave de carga interna de alta tensão?
UmChave de carga interna de alta tensãoé um dispositivo de comutação projetado para gerar, transportar e interromper correntes elétricas sob condições normais de carga em sistemas internos de energia de média e alta tensão. Ao contrário dos disjuntores, as chaves de carga não se destinam a interromper altas correntes de curto-circuito, mas fornecem comutação confiável em carga e isolamento seguro.
Esses interruptores são normalmente instalados em ambientes internos, como subestações, salas de manobra, plantas industriais, edifícios comerciais e instalações de distribuição de serviços públicos, onde o espaço, a segurança e a confiabilidade operacional são essenciais.
2. Como funciona uma chave de carga interna de alta tensão?
O princípio de funcionamento de uma chave de carga interna de alta tensão é baseado na extinção controlada do arco durante as operações de comutação. Quando a chave abre ou fecha sob carga, um arco é gerado entre os contatos. Dependendo do projeto da chave, esse arco é extinto utilizando meios e técnicas específicas.
Principais etapas operacionais
- O mecanismo operacional inicia o movimento de contato.
- Os contatos principais separam ou fecham sob corrente de carga.
- Um arco se forma e é guiado para uma câmara de extinção de arco.
- O arco é resfriado, alongado ou extinto até que a interrupção da corrente seja completada.
Os métodos comuns de extinção de arco incluem tecnologias de ar, gás SF₆ e vácuo, cada uma oferecendo desempenho e características ambientais diferentes.
3. Componentes principais de uma chave de carga interna de alta tensão
- Principais Contatos:Conduza e interrompa a corrente de carga.
- Sistema de extinção de arco:Garante interrupção segura da corrente.
- Mecanismo Operacional:Controle manual ou motorizado.
- Estrutura de isolamento:Suporta capacidade de resistência de alta tensão.
- Sistema de intertravamento:Evita operações incorretas.
4. Tipos comuns de interruptores de carga internos de alta tensão
| Tipo | Arco Médio | Principais recursos | Faixa de tensão típica |
|---|---|---|---|
| Interruptor de carga de ar | Ar | Estrutura simples, econômica | Até 12 kV |
| Interruptor de carga SF₆ | Gás SF₆ | Excelente extinção de arco, compacto | 12–40,5kV |
| Interruptor de carga a vácuo | Vácuo | Longa vida elétrica, ecologicamente correto | Até 40,5 kV |
5. Aplicações Típicas em Sistemas de Distribuição de Energia
Os interruptores de carga internos de alta tensão são amplamente utilizados em vários setores:
- Subestações internas e conjuntos de manobra
- Redes de distribuição de energia industrial
- Sistemas de energia comerciais e residenciais
- Projetos de energia renovável
- Instalações de utilidades e infraestrutura
Em sistemas modernos, essas chaves geralmente funcionam em combinação com fusíveis para fornecer controle de carga e proteção contra curto-circuito.
6. Vantagens de usar chaves de carga internas de alta tensão
- Alta segurança operacional
- Design compacto e que economiza espaço
- Desempenho confiável de comutação de carga
- Menor custo em comparação com disjuntores
- Fácil integração em painéis internos
Fabricantes comoTooniceotimizar continuamente essas vantagens por meio de design avançado, rigoroso controle de qualidade e conformidade com padrões internacionais.
7. Chave de carga vs disjuntor vs seccionadora
| Dispositivo | Troca de carga | Quebra de curto-circuito | Função principal |
|---|---|---|---|
| Interruptor de carga | Sim | Não | Controle e isolamento em carga |
| Disjuntor | Sim | Sim | Proteção contra falhas |
| Seccionador | Não | Não | Isolamento visível |
8. Normas e Especificações Técnicas
Os interruptores de carga internos de alta tensão devem estar em conformidade com padrões internacionais e regionais reconhecidos, incluindo:
- CEI 62271-103
- CEI 62271-1
- GB/T 11022
- GB 3804
A conformidade garante segurança elétrica, resistência mecânica e operação confiável a longo prazo.
9. Como escolher o interruptor de carga de alta tensão interno correto
- Tensão e corrente nominais
- Frequência de comutação e ciclo de trabalho
- Meio extintor de arco
- Ambiente de instalação
- Conformidade com os padrões
- Reputação e suporte do fabricante
Para especificações detalhadas do produto, você pode consultar este recurso de chave de carga interna de alta tensão fornecido por Toonice.
10. Melhores práticas de instalação e manutenção
- Garanta o aterramento adequado e a folga de isolamento
- Siga os manuais de instalação do fabricante
- Realizar inspeções mecânicas e elétricas de rotina
- Verifique regularmente os mecanismos de intertravamento e operação
11. Perguntas frequentes (FAQ)
Q1: Um interruptor de carga de alta tensão interno pode interromper a corrente de falha?
Não. As chaves de carga são projetadas para comutação de carga normal. A interrupção da corrente de falha requer um disjuntor ou combinação de fusíveis.
Q2: Qual é a vida útil típica?
Com manutenção adequada, os interruptores de carga internos de alta tensão podem operar de forma confiável por 20 a 30 anos.
Q3: Os interruptores de carga a vácuo são ecologicamente corretos?
Sim. A tecnologia de vácuo elimina o uso de gás SF₆ e apoia sistemas de energia sustentáveis.
12. Conclusão
A chave de carga interna de alta tensão é um componente indispensável em sistemas modernos de distribuição de energia, oferecendo controle de carga seguro, confiável e econômico para aplicações internas. Ao compreender seus princípios de funcionamento, tipos, padrões e critérios de seleção, os projetistas e operadores de sistemas podem melhorar significativamente a segurança e a eficiência da rede.
Como um fabricante confiável,Toonicefornece interruptores de carga internos de alta tensão de alta qualidade, projetados para atender aos padrões globais e diversas necessidades de aplicação. Se você estiver planejando um projeto ou atualizando seu sistema de energia, sinta-se à vontade paraContate-nospara explorar soluções personalizadas e suporte técnico profissional.
